为了能有效的展现泡沫灭火系统原理，所以小编特意整理了一篇图文形式的文章为大家讲解下泡沫灭火系统工作原理图解。(公众号：xiaofangluntan)

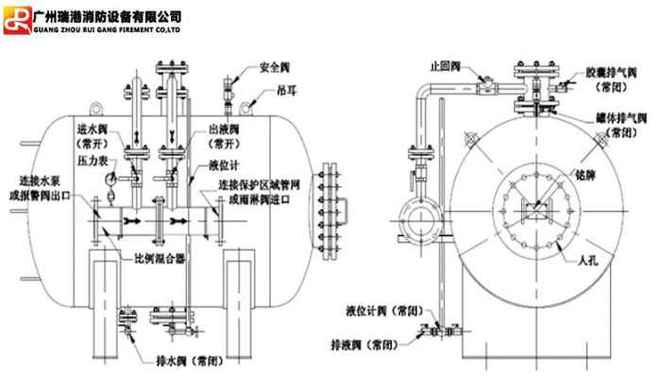

　　一、组成和工作原理压力式比例混合装置主要由泡沫储罐、胶囊、比例混合器、安全阀、止回阀、进水进液阀、排水排液阀、罐体胶囊排气阀、液位控制阀、爬梯及配套的管件等组成。当发生火灾时，报警系统发报警信号，同时将启动消防水泵，当压力水进入比例混合器后一部分压力水（3%或6%）通过进水管进入罐内，挤压胶囊，将胶囊等量的泡沫液从出液管内挤出，通过进液管进入比例混合器，与另一部分水混合形成泡沫混合液，输送给泡沫产生（或）喷射设备，产生空气泡沫进行灭火。二、产品结构示意图1、卧式结构示意图：

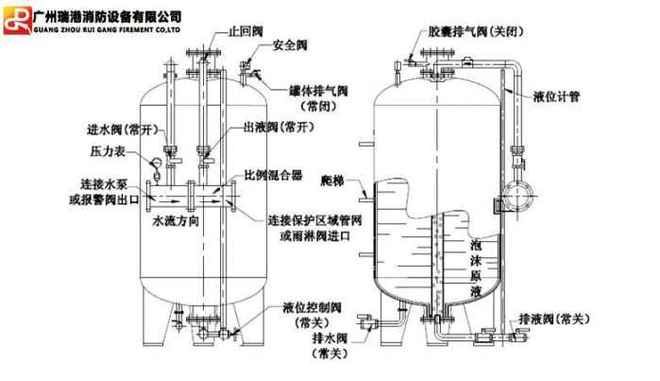

　　注明：1.比例混合器水流方向可根据用户设计需要做调整，须提前声明；2.罐体尺寸亦可根据用户现场做适当调整，须提前声明；3.罐体容积大小不同，放水、排气位置会与图示有出入，以实物为准。3、系统安装示意图：

　　希望通过上面形象的图文讲解能让读者对泡沫灭火系统的工作原理有了一定的认识，一下就对其他的相关信息进行概括性的解说.

　　三、安装、灌装和调试作业指导1、安装作业指导A: 请按照《泡沫灭火系统施工及验收规范》有关规定执行安装。B：泡沫罐体应水平安放在施工图纸设计位置，罐体基座下方应做三十至五十公分钢筋水泥基础，应预埋固定螺栓或用膨胀螺丝固定。C: 比例混合器进水端法兰与湿式报警阀出口连接，出口端法兰接保护区管网或雨淋阀。2、泡沫液的灌装A、打开进水阀，启动水泵，往罐内注入约罐体容量（5-10）%的水。B、灌液泵的进口与泡沫液桶连接，出口与排液阀连接。C、打开排液阀、胶囊排气阀、罐体排气阀，关闭排水阀、进水阀、出液阀，打开灌液泵进行灌装（灌液更换泡沫液桶的过程，应避免灌液泵空转吸入空气产生更多的泡沫）。D、当胶囊排气阀有泡沫溢出时，打开排水阀放水，将余量泡沫液灌装完后关闭胶囊排气阀，再启动水泵，打开进水阀注水，当罐体排气阀有水溢出时，停泵，关闭罐体排气阀。E、关闭胶囊排气阀、罐体排气阀、排水阀、排液阀，打开进水阀、出液阀，此时系统处于伺服状态。3、调试作业指导A:泡沫液灌装完毕后调试，装置应处于伺服工作状态时。B:检查阀门状态：罐体进水阀、出液阀打开，排水阀、排液阀、罐体排气、胶囊排气阀、液位控制阀关闭。C:取一末端测试装置（例如：某处泡沫喷头或某泡沫栓接好水带泡沫枪），启动消防泵，待管网达到工作压力（0.6-1.2）MPa，打开末端试验阀门，泡沫混合液经过管网流入末端测试装置喷出泡沫。D:试验完毕后，将罐体进水阀和原液出液阀关闭，冲洗管道，当末端流出全是水时候，然后关闭末端阀门，以免管道内泡沫混合液腐蚀管道。E:关闭消防泵，各阀门复位到伺服状态。
